製品情報

アクセサリー　｜　ハウジング&ブラケット

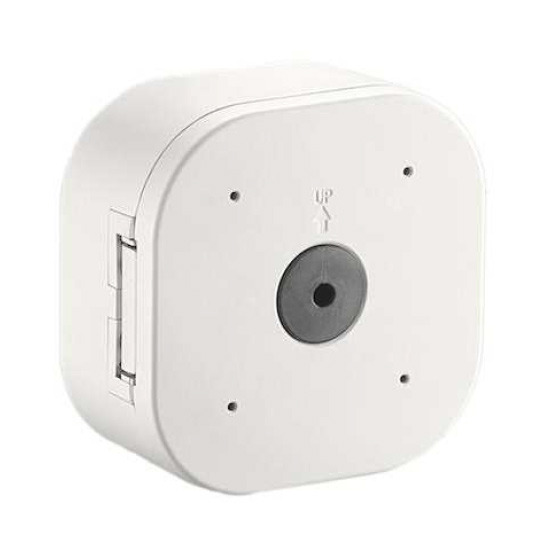

JC-B01

型式：JC-B01｜ 屋外用
バレットカメラ用ジャンクションボックス

脱着式取付プレートとヒンジの採用により、
カメラ取付作業効率が大幅UP！

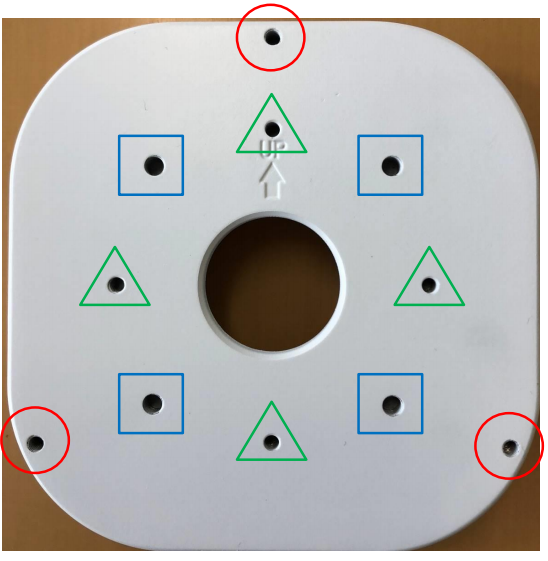

JC-B01 カメラ位置対応図
： 付属 M4×4本(SUS)使用（バレット）

BKF-210MV2812S
BKF-212MV2812S
BKU-412MV2812
： カメラ側付属 M5×4本(SUS)　(バレット）

BQ-NB10V2812
BQ-NB12V2812T
： 付属 M4×3本(SUS)使用（ドーム）

DKF-210MV2812S
DKF-212MV2812S
項目 主な仕様
材質 主要部：アルミダイキャスト
表面処理 塗 装
最大負荷荷重 10Kg
対応カメラ DKF-212MV2812S 200万画素ドームカメラ
BKF-212MV2812S 200万画素 バレットカメラ
BKU-412MV2812 400万画素 バレットカメラ
BQ-NB10V2812 200万画素デユアルモード バレットカメラ
BQ-NB12V2812T 200万画素 バレットカメラ
取付板部① 脱着式（作業時取り外し）
取付板部② ヒンジによる開閉式
取付板部③ 内部 落下防止ワイヤー付き
いたずら防止 開閉部のねじが見えない固定
動作温度 -20℃～50℃
外部通線側 2 か所×M25（1 か所防水蓋有）
外形寸法 約 118(W) × 115(H) × 55(D)mm
本体重量 約 680g

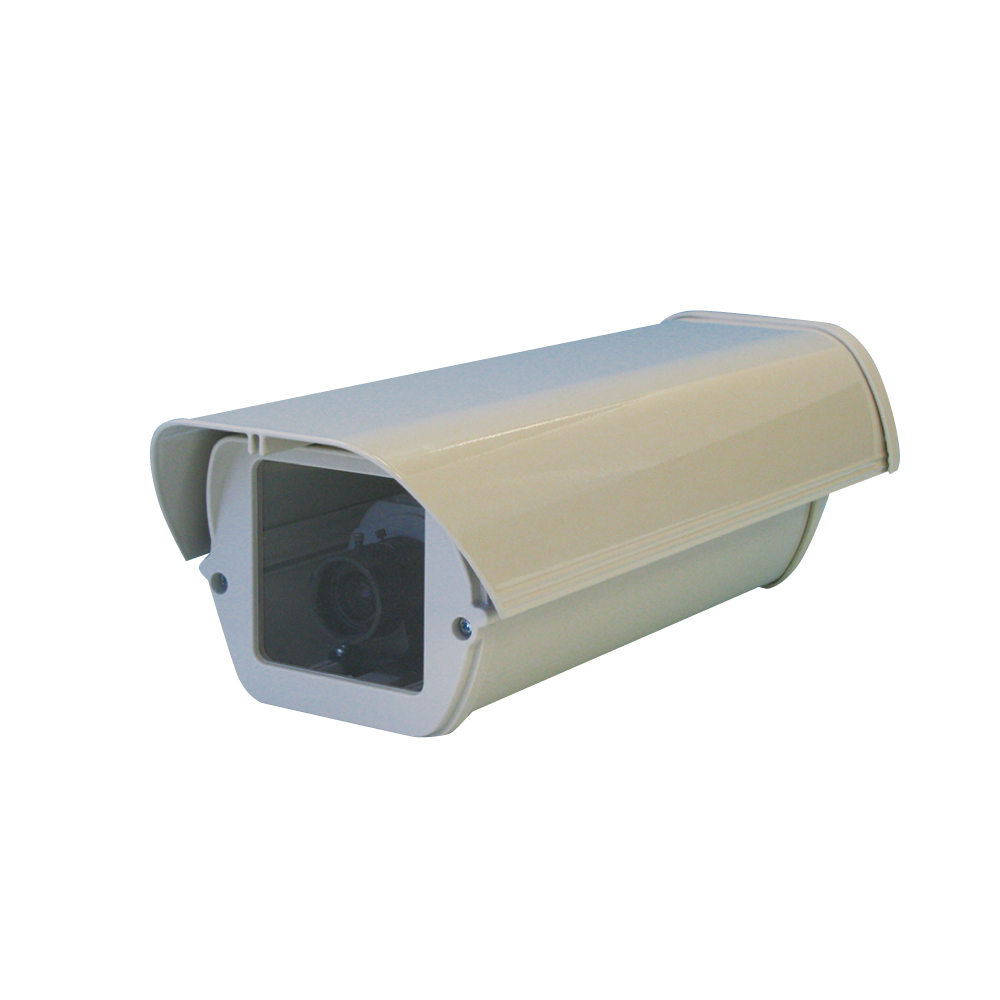

HAM01

型式：HAM01｜屋外用カメラハウジング

項目 主な仕様
設置場所 屋外/屋内
材質 本体：アルミ
ボディカラー ベーシュ（エポキシ塗装）
使用温度範囲 -10℃～50℃（内部搭載機器の使用温度を超えないこと）
適合ブラケット K3壁面用ブラケット、BK-2L用ブラケット
ポール設置対応 BK3+PM-01の組み合わせ対応
外形寸法 147(W) x 115(H) x 373(L) mm
本体重量 1200g

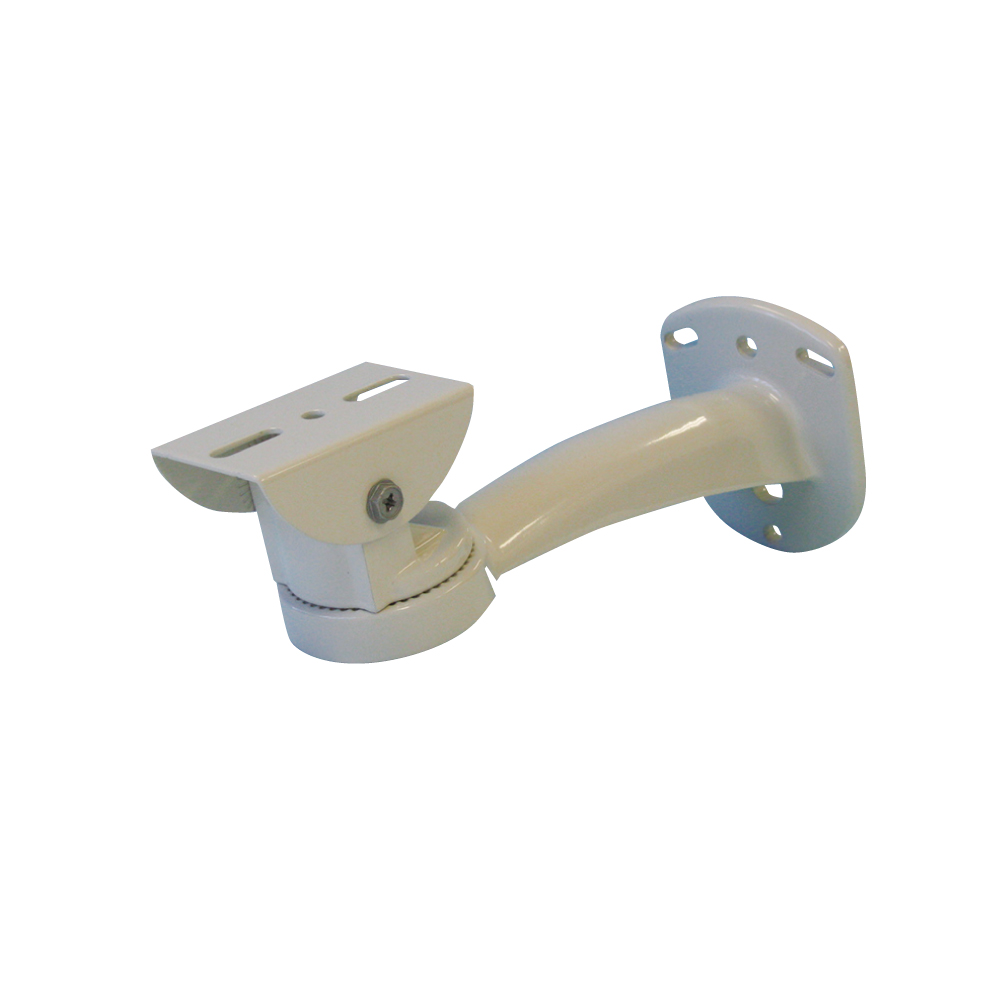

BK-3

型式：BK-3｜壁面用ブラケット

外形寸法 245.8(W) x 149(H) x 82(L) mm
BK-3

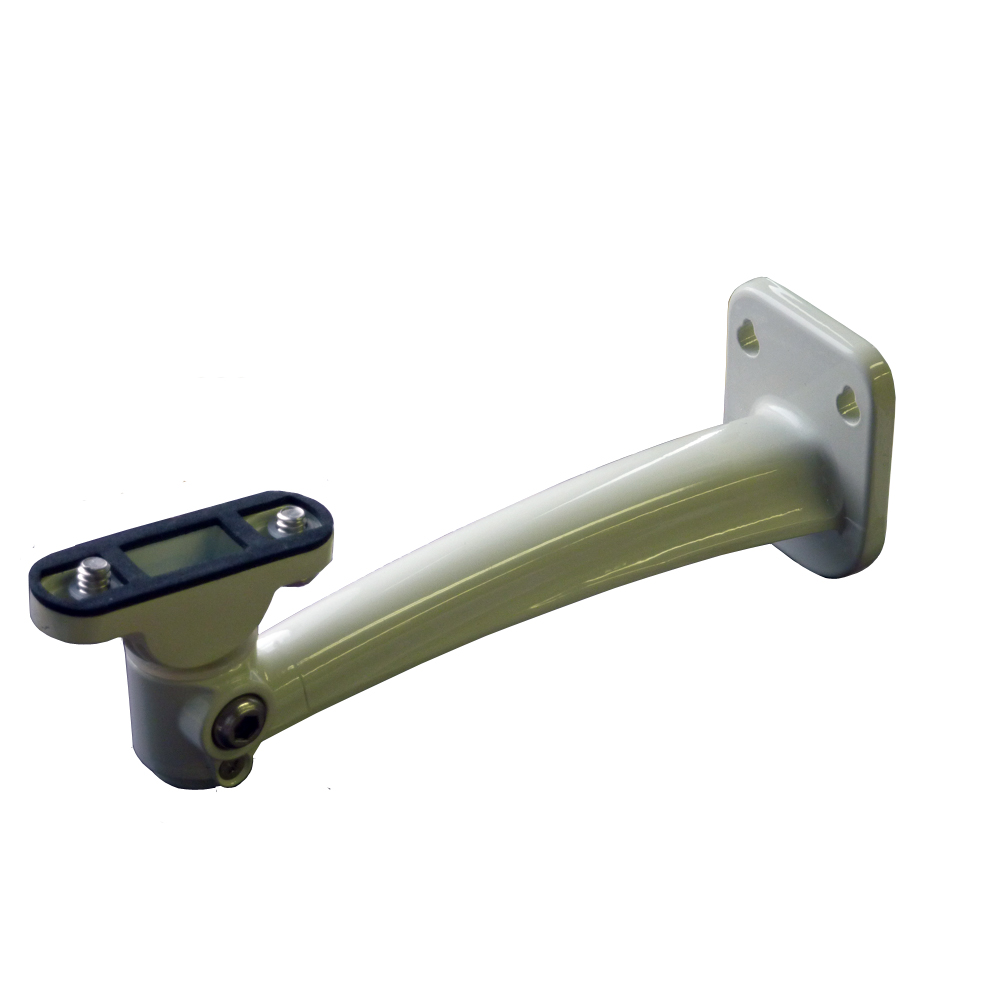

型式：BK-5｜壁面用ブラケット

項目 主な仕様
用途 屋外用バレット型カメラ BDU312-IR-F4を屋外設置する場合の専用ブラケット
素材 アルミニウム合金
対応機種 BDU312-IR-F4
外形寸法/重量 外形：194(W) x 65(H) x 64(D)mm / 158g

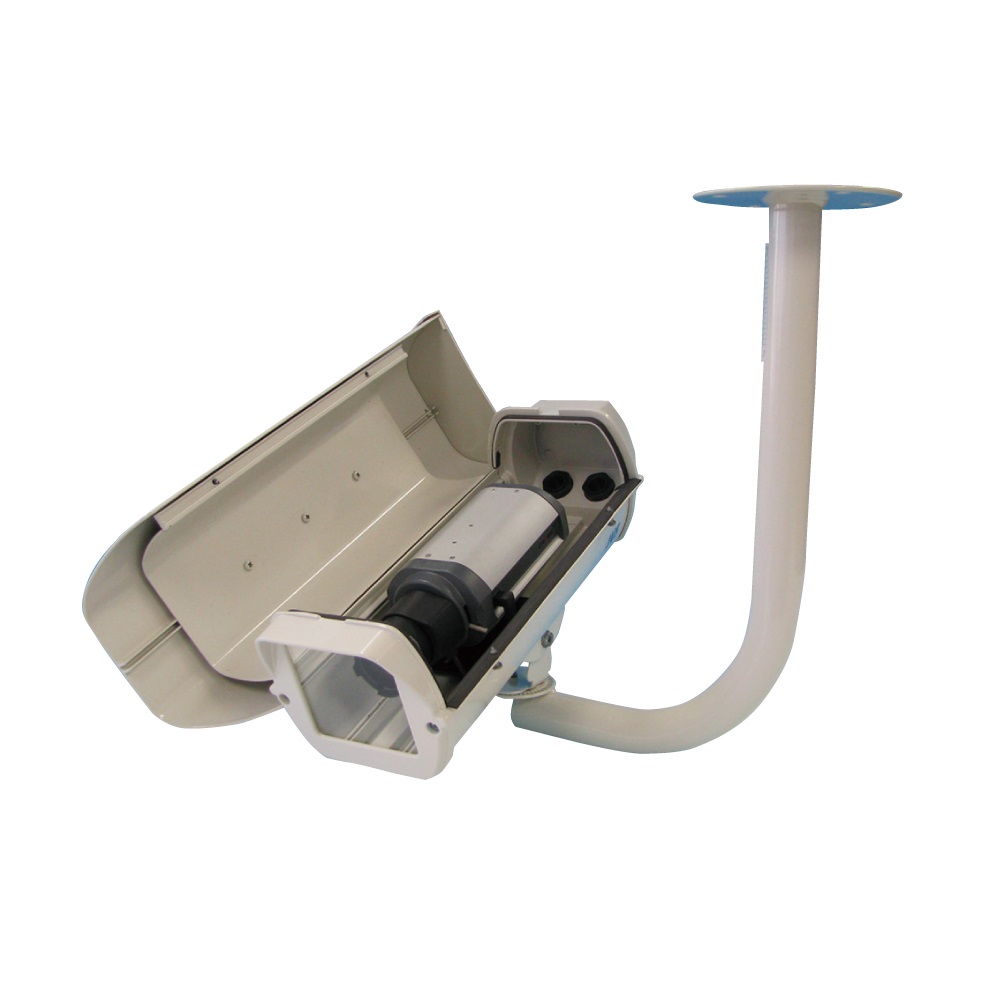

BK-2LB

型式：BK-2LB｜天吊用L型ブラケット

外形寸法 368(W) x 293 (H) x φ120(L) mm

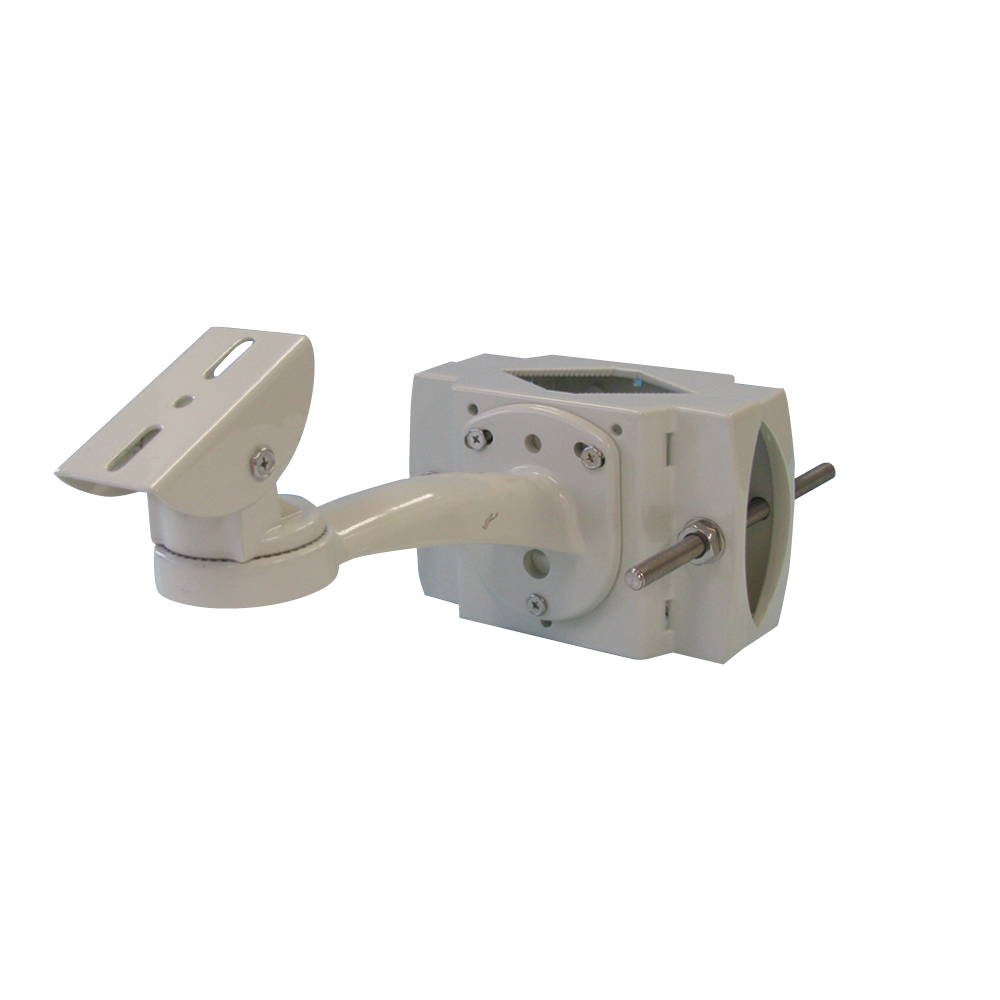

PM-01B

型式：：PM-01B｜ポールマウント

外形寸法 181(W) x 115.5(H) x 45(L) mm
